本帖最后由 安若雪 于 2015-6-24 13:13 编辑
入手开博尔电视盒子F5已经有一段时间了，F5的功能强悍不用多说了，硬件解码4K,硬解H.265，4核CPU，4核GPU,1080P点到点输出，4k点到点输出到显示器,这些都是经不住的诱惑，堪称电视盒子里面的机皇，基本上我每天晚上开个4个小时，稳定性还是极强，没有出现卡顿的情况，基本上鼠标点哪里，那里就出来了，丝毫没有出现滞后的情况。
然而，唯一不能满意的是盒子外壳温度高达43度，软件如果有BUG可以慢慢优化，但是硬件有问题，可不能慢慢等，大家谈论最多和抱怨最多的莫过于盒子高达43度的温度了。可谓烧得不轻。
有病就得找出原因，拆机发现，所有的发热都来自MSTAR的主控芯片，看来得想办法把这个发热源的热量传出去，而厚达2MM的全金属铝外壳正好是一个很好的散热片。
在淘宝上面搜到一款适合于开博尔F5的专用散热片，替换原来的散热片，正好把CPU和金属外壳无缝连接在一起，形成一个热量传输通道。操作简单，而且不需要改变盒子的外观，就解决了散热问题，实际测试CPU温度整整下降了20多度：

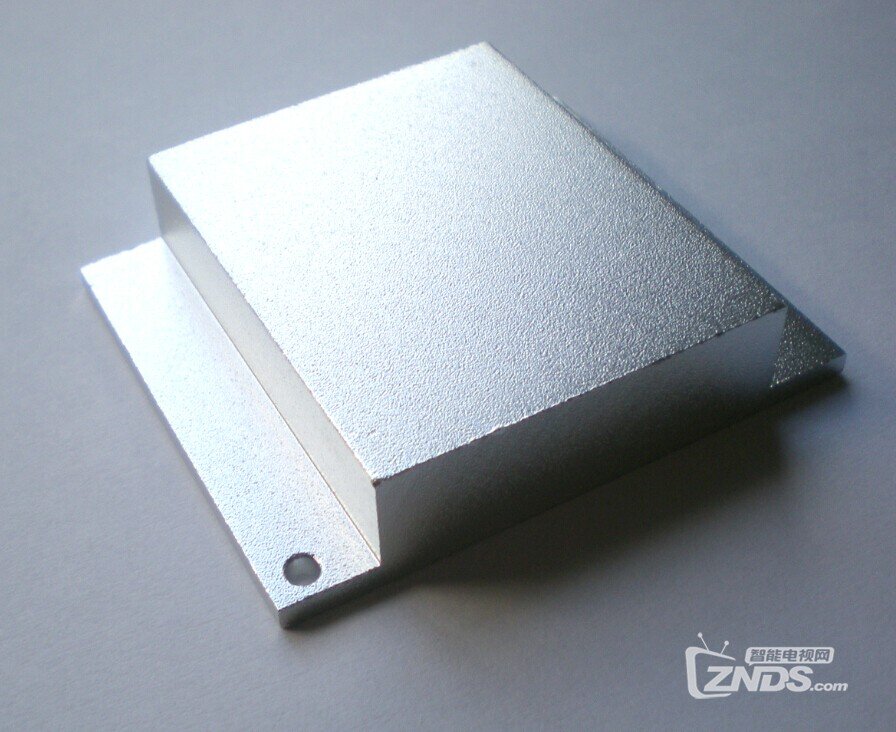

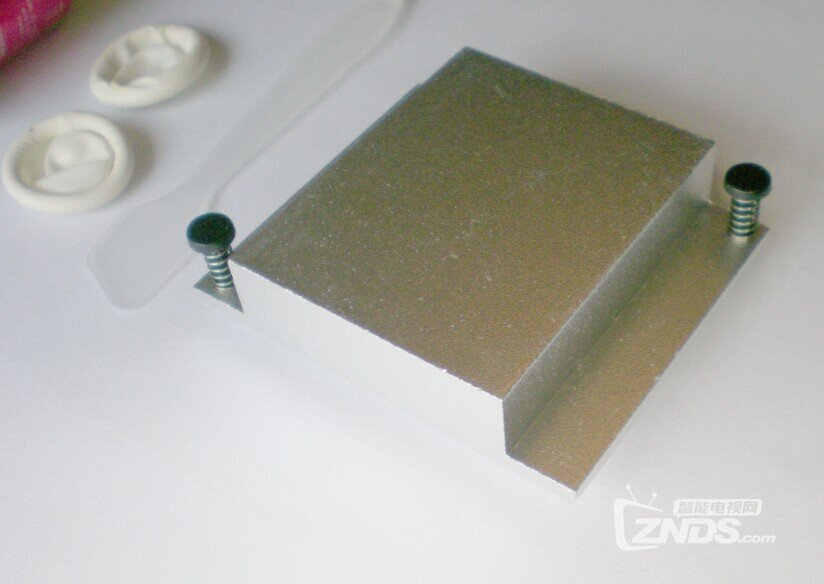

收到货后，赶紧打开，原来这个散热片是这样的，完全实体结构，握在手里蛮有分量。

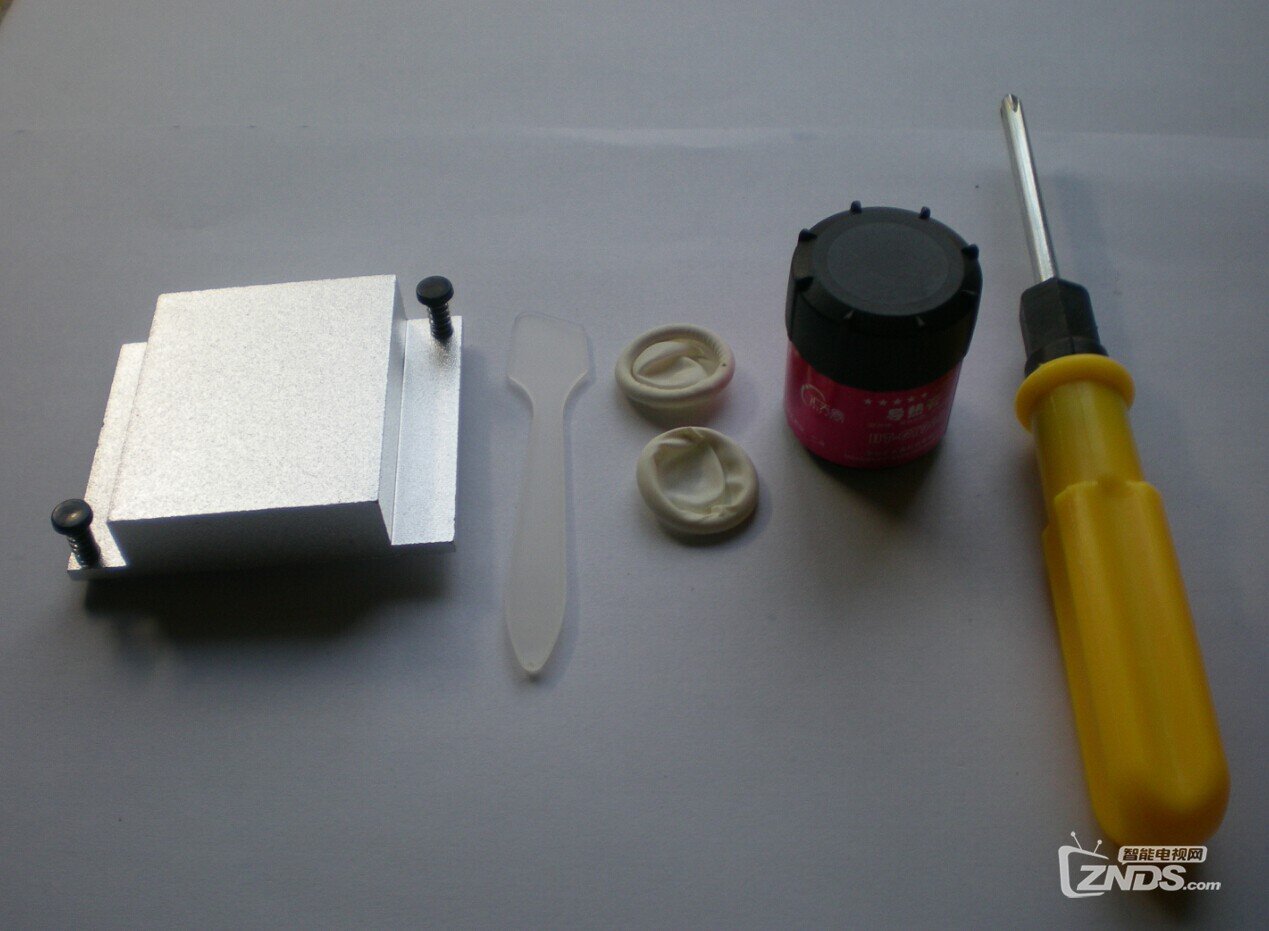

配套的工具还挺齐全的，包括一把刮铲，2个弹簧固定柱，3个手指套，一瓶导热硅脂，一把两用螺丝刀。
下面就开始我们的改造之路吧！

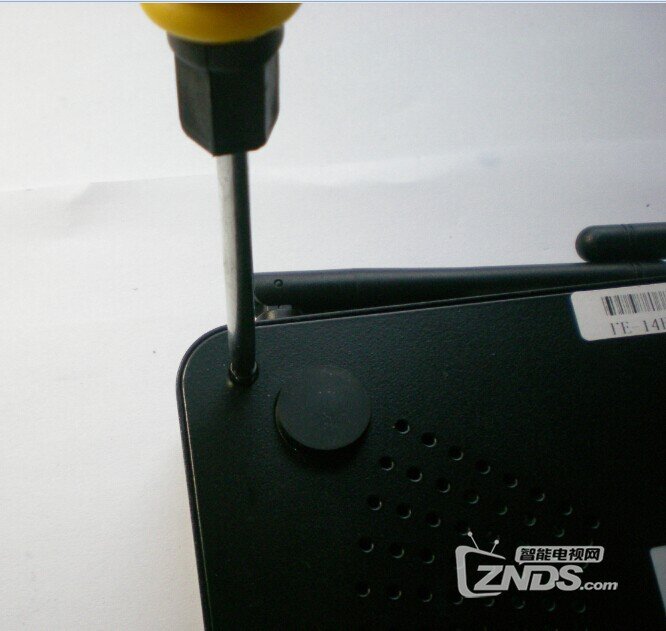

1.打开后盖螺丝

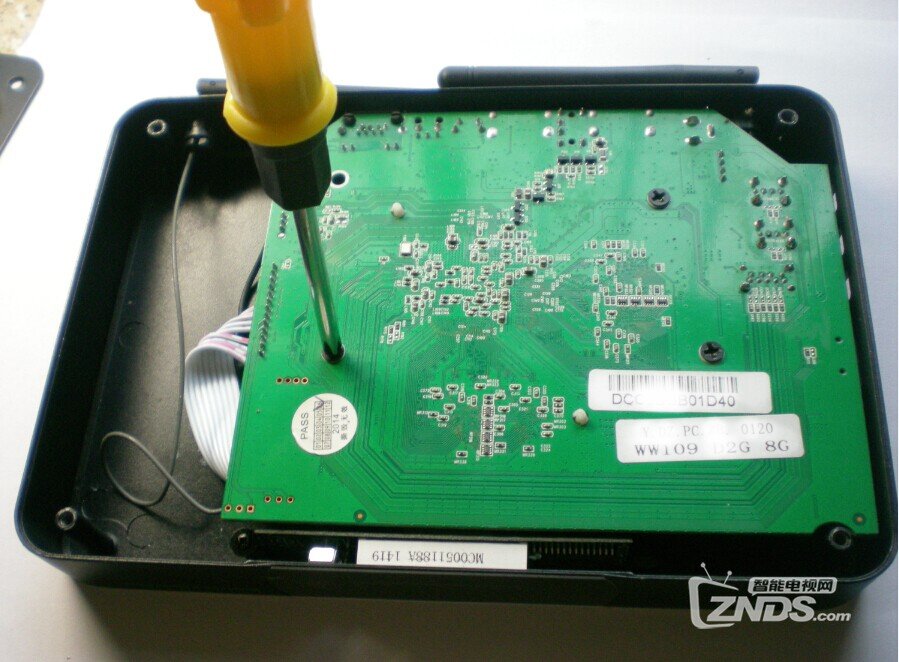

2.打开PCB板的螺丝
3.取出原来的散热片：

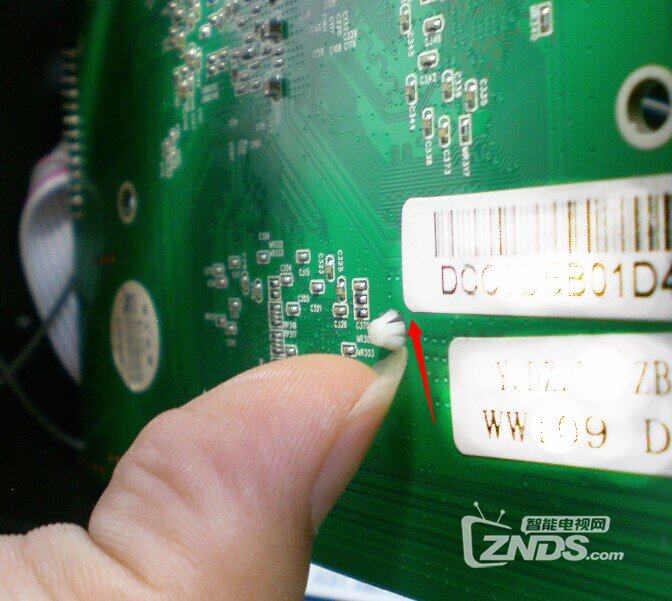

用指甲朝箭头的方向用力，同时，在背面朝下压该弹簧柱，就可以轻松的取出原散热片。

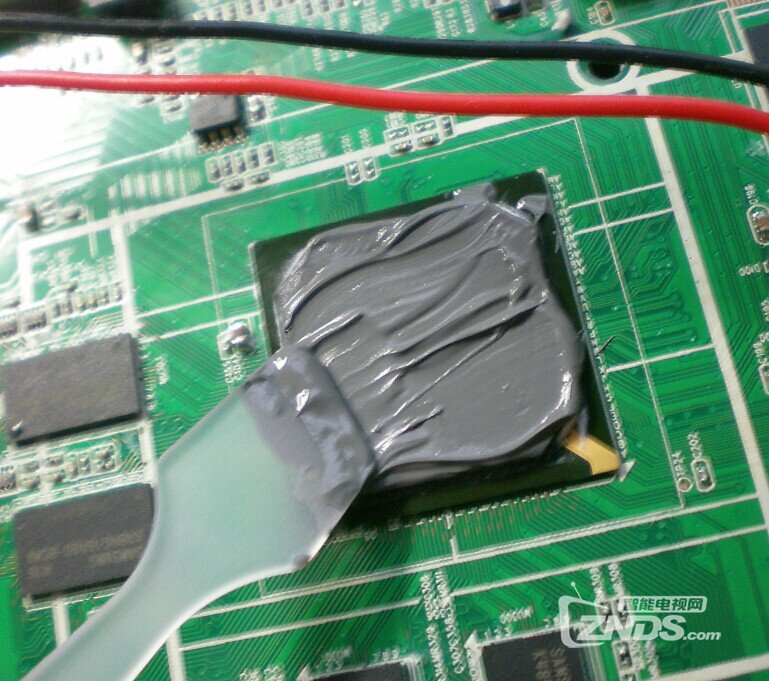

4.用刮铲把导热膏均匀的涂抹在CPU上，在此之前要用纸巾把原散热膏擦去

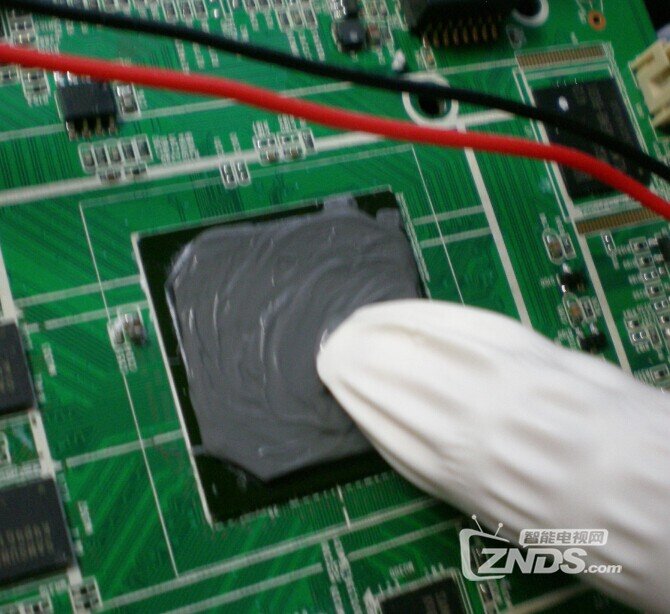

5.用手指套就可以轻松把散热膏抹平抹薄了

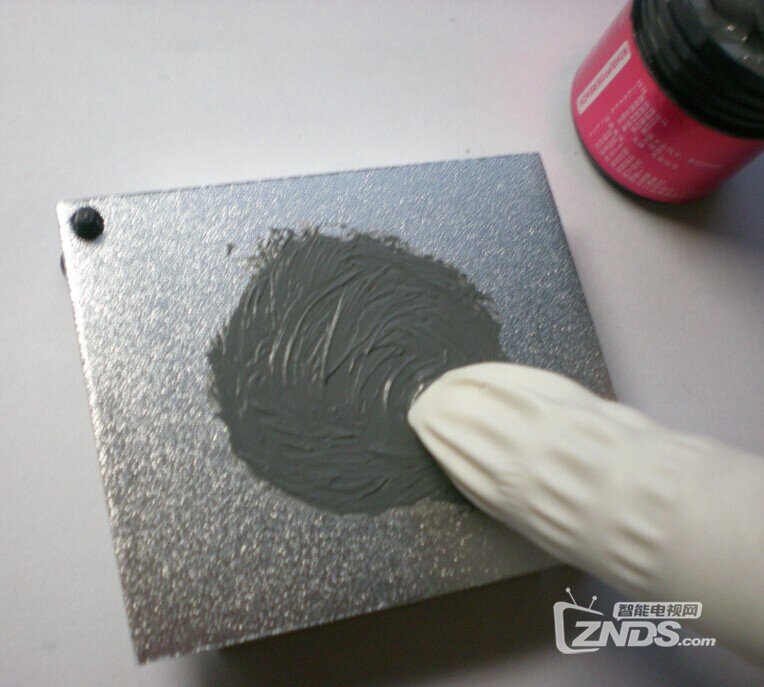

6.用刮铲放一些散热膏在散热片上，并用手指套抹平

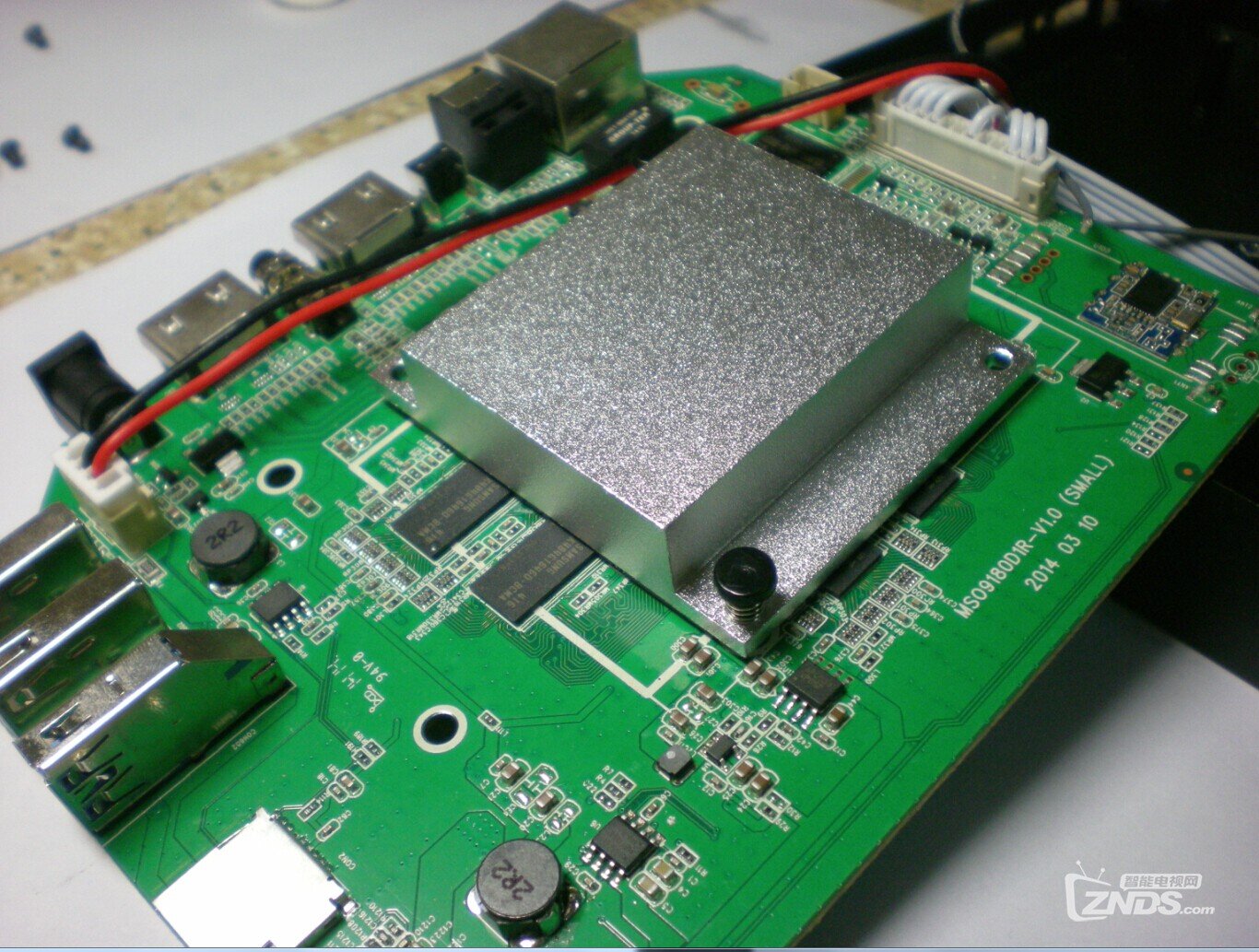

7.安装上散热片

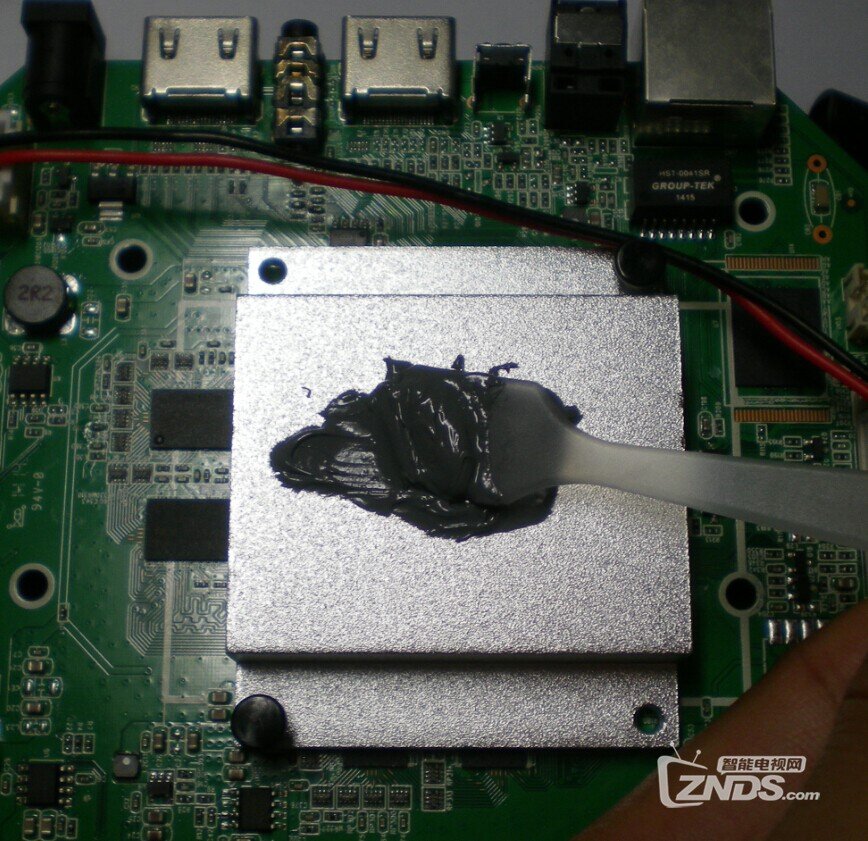

8.用刮铲放一些散热膏到散热片上方，并用手指套抹平

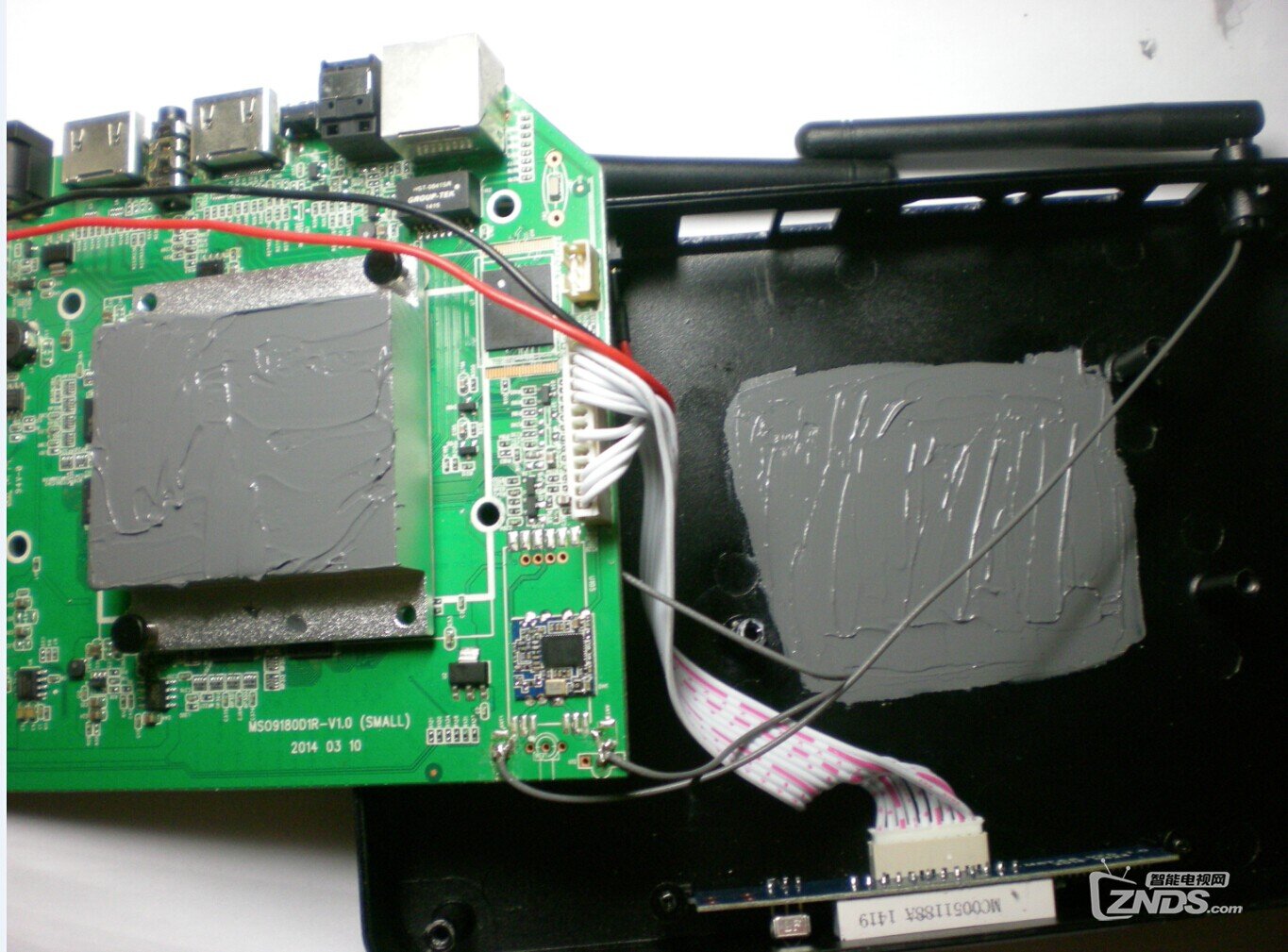

9.同时在上盖中间位置，涂抹平，如下图
10.最后，合上电路板，注意，不要把线压在散热片下面了，拧上后盖螺丝，就完美收工
最后，我们来测试一下散热效果：
测试条件：wifi连接英特网，播放非常电视30分钟后测量，室温：30度，测量位置为上外壳最高的温度（即散热片上面的位置），和PCB上面晶振的温度（因为大家都知道晶振是最靠近CPU的元件，而且是金属封装，导热性很强，就越接近CPU的温度：
这是我们原装散热片的上盖CPU位置的温度是43.9

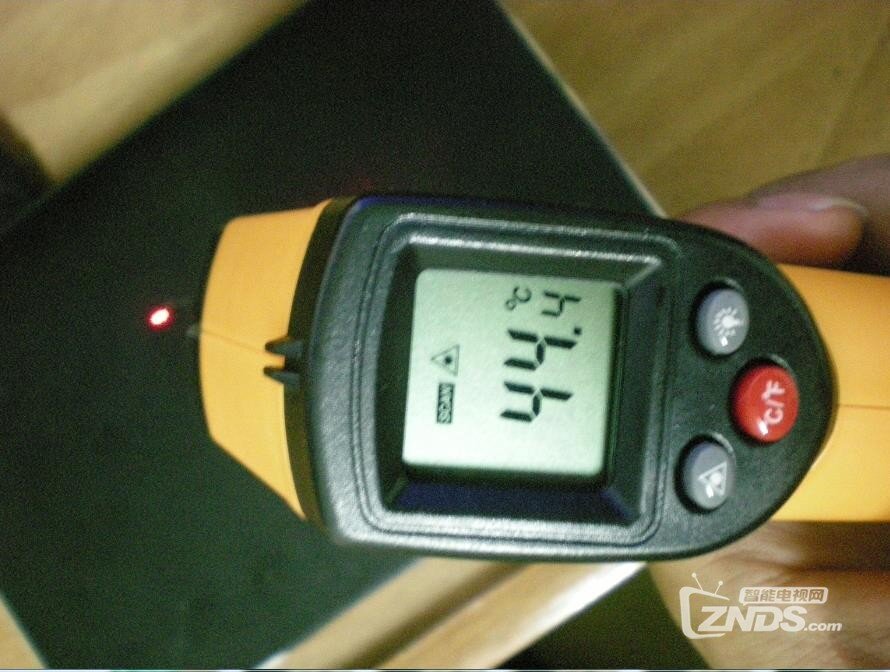

换了新的散热片的上盖CPU位置的温度是44.4
结果我们发现该位置的温度略有上升一点，这正好达到了我们需要达到的效果，把CPU的热量传送到外壳上面来，不要把热量全部都闷在电路板里面，这样外壳就形成了一个巨大的散热片。

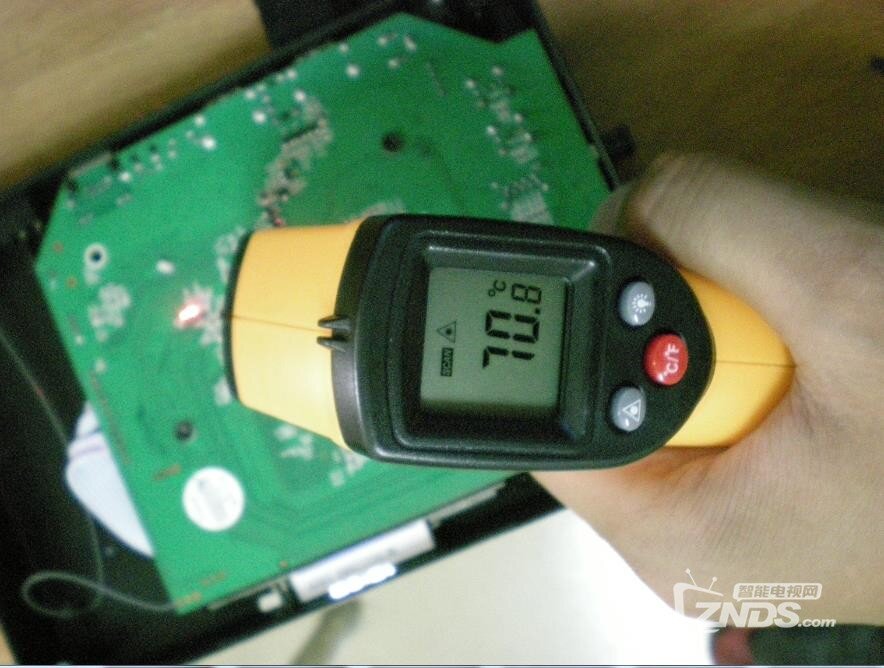

这是原装散热片晶振的温度：
整整70.8度，可谓高烧不轻啊！

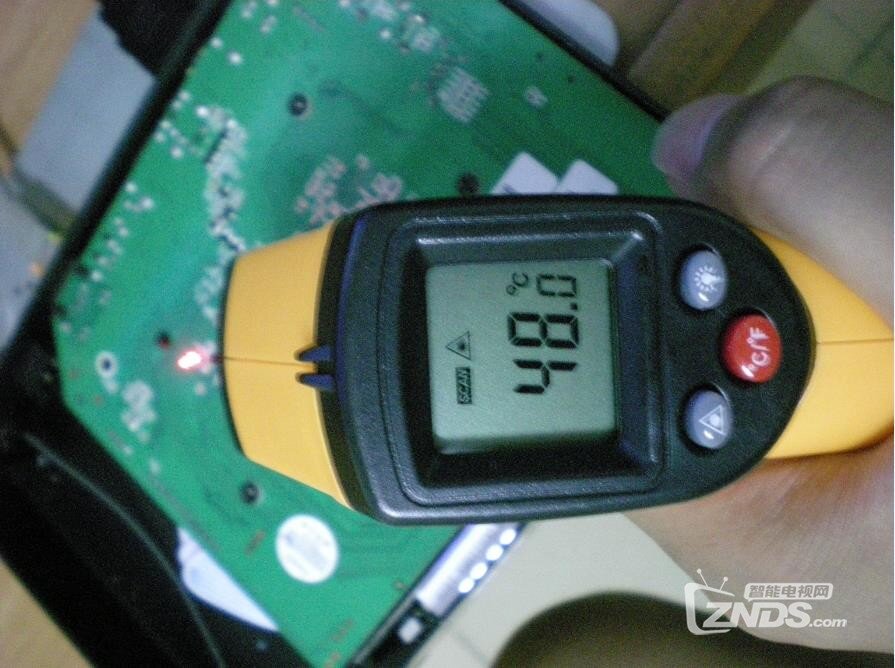

这是换上新散热片晶振的温度：
对比发现，我们可以看到，CPU的温度狂降23度，工作在这样的温度 ，盒子应该能延寿很多年吧，高烧一去不返！
这种方法简单，不破坏硬件，安全，值得一试。夏日炎炎，F5开始降温了，再也不用提心吊胆的用着F5了。
对比了论坛里面各位发烧友的各种方法：
1.换大散热片，在一个几乎不通风的空间，加再大散热片，热量也排不出去；
2.盒子内部加装风扇散热，有噪音，风扇电源线没有接线的地方，而且在一个几乎密封的空间，加装风扇也无济于事，热量排不出去。
3.USB口外接风扇，有噪音，不节能环保，电动机有电磁干扰，易辐射，而且待机状态下，风扇还继续运转，必须要关掉电源，比较麻烦；
4.加金属脚垫，影响美观，不容易放置；
5.顶部打孔，形成空气对流。在2mm厚的铝壳上面打孔也不容易。灰尘容易进入机身，对机子的损坏不容估计。
看来目前换散热片的方法，是最佳的解决方案，从根本上解决了散热的问题，可谓既治了标又治了本。
感兴趣的发烧友，值得可以试试~
|
